ATV 2.1 immer im Bilde !

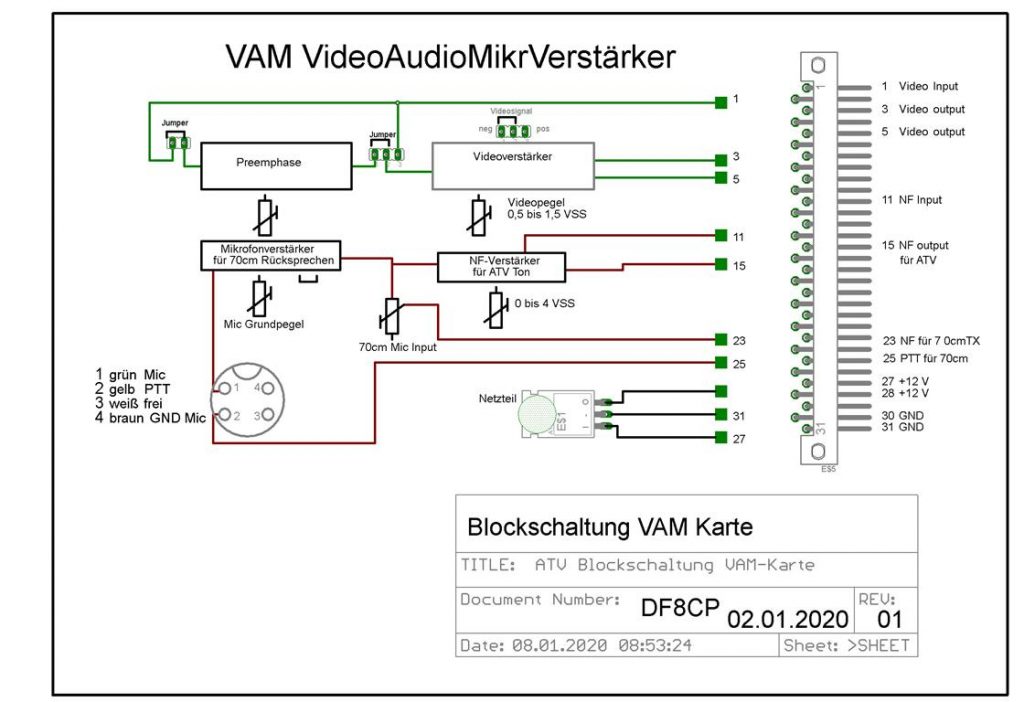

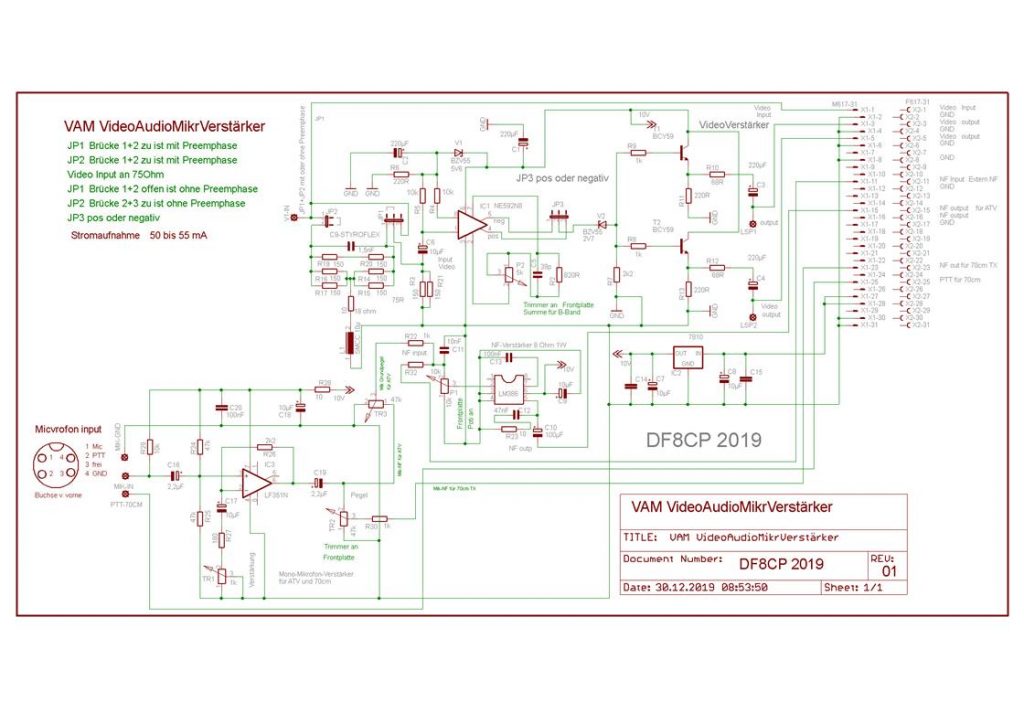

Liebe Leser hier kommt die versprochene Berichtsfortsetzung zu dem von DF8CP Richard, DL1DGE Georg und DG5MAR Josef aufgebauten 5 GHz Sender für unser ATV-Relais auf der Hochries. Bild 1 und 2 zeigen den Plan der Verstärkerschaltung die für den Betrieb des Sendemoduls notwendig ist.

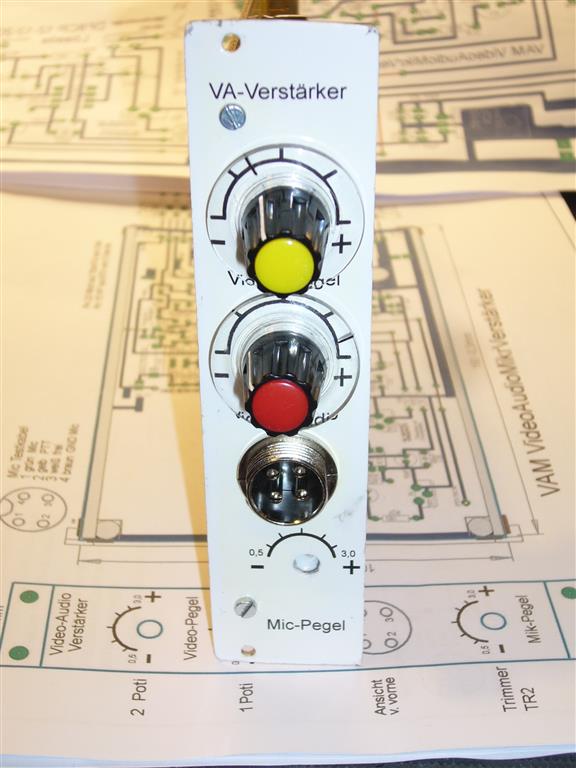

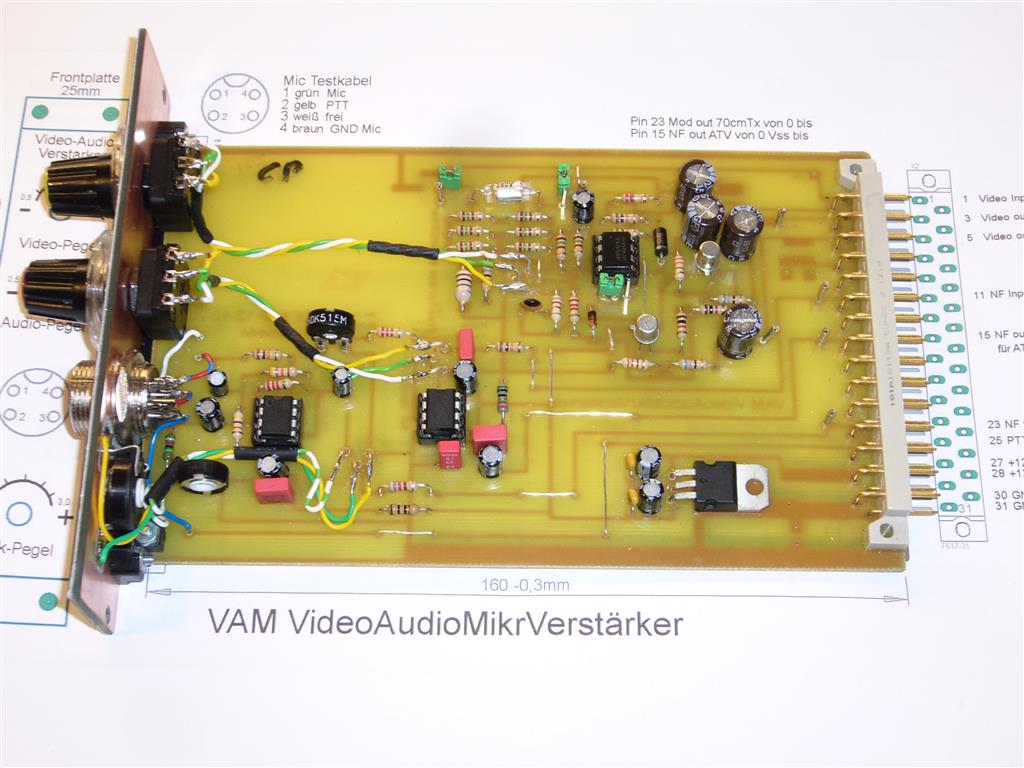

Die folgenden Bilder zeigen den Aufbau der Platine und der Frontplatte für 19″ Gehäuse.

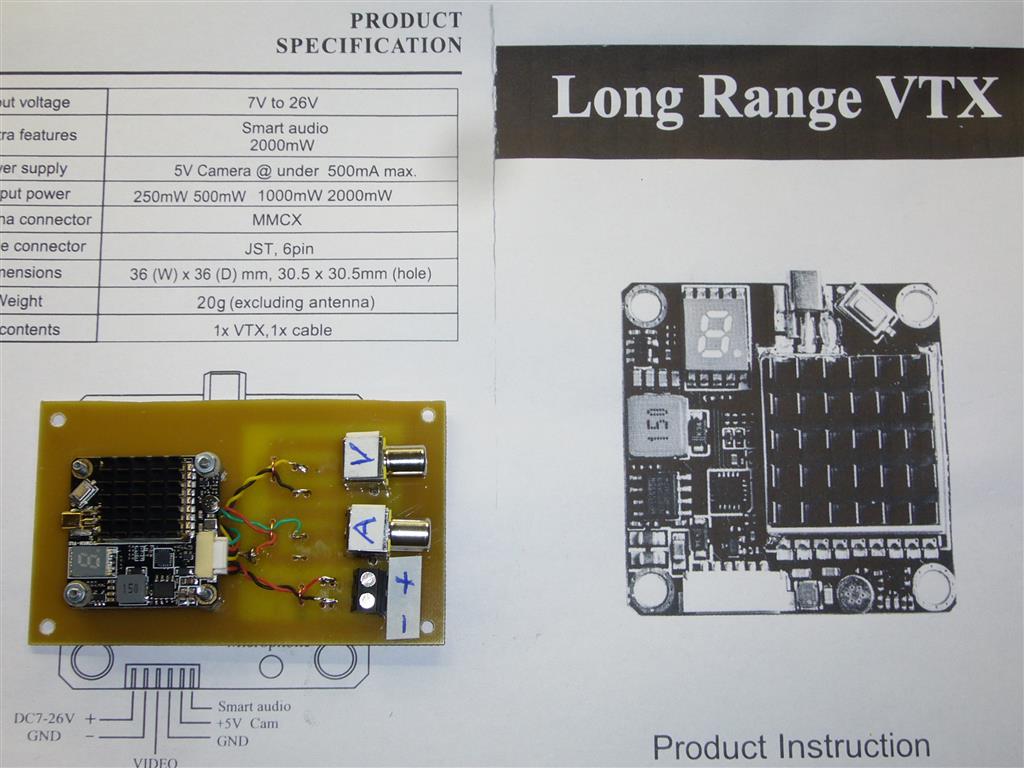

Das Sendemodul auf der Trägerplatine zum Einbau in ein Gehäuse:

wird fortgesetzt

Klaus, DL8MEW
