In letzter Zeit war der Betrieb von DB0TR von vielen Problemen und Ausfällen gekennzeichnet. Ganz zum Ärger vieler OMs, da dieses Hochries Relais einen recht großen Einzugsbereich hat.
Nach vielen Reparaturen und Verbesserungsversuchen haben wir uns letztlich zu einem Neubau mit professionellen Funkgeräten von Motorola entschlossen. Bei der Gelegenheit wollten wir auch gleich einige Funktionen wie Temperaturüberwachung der PA und ein SvxLink Modul mit Echolink implementieren.

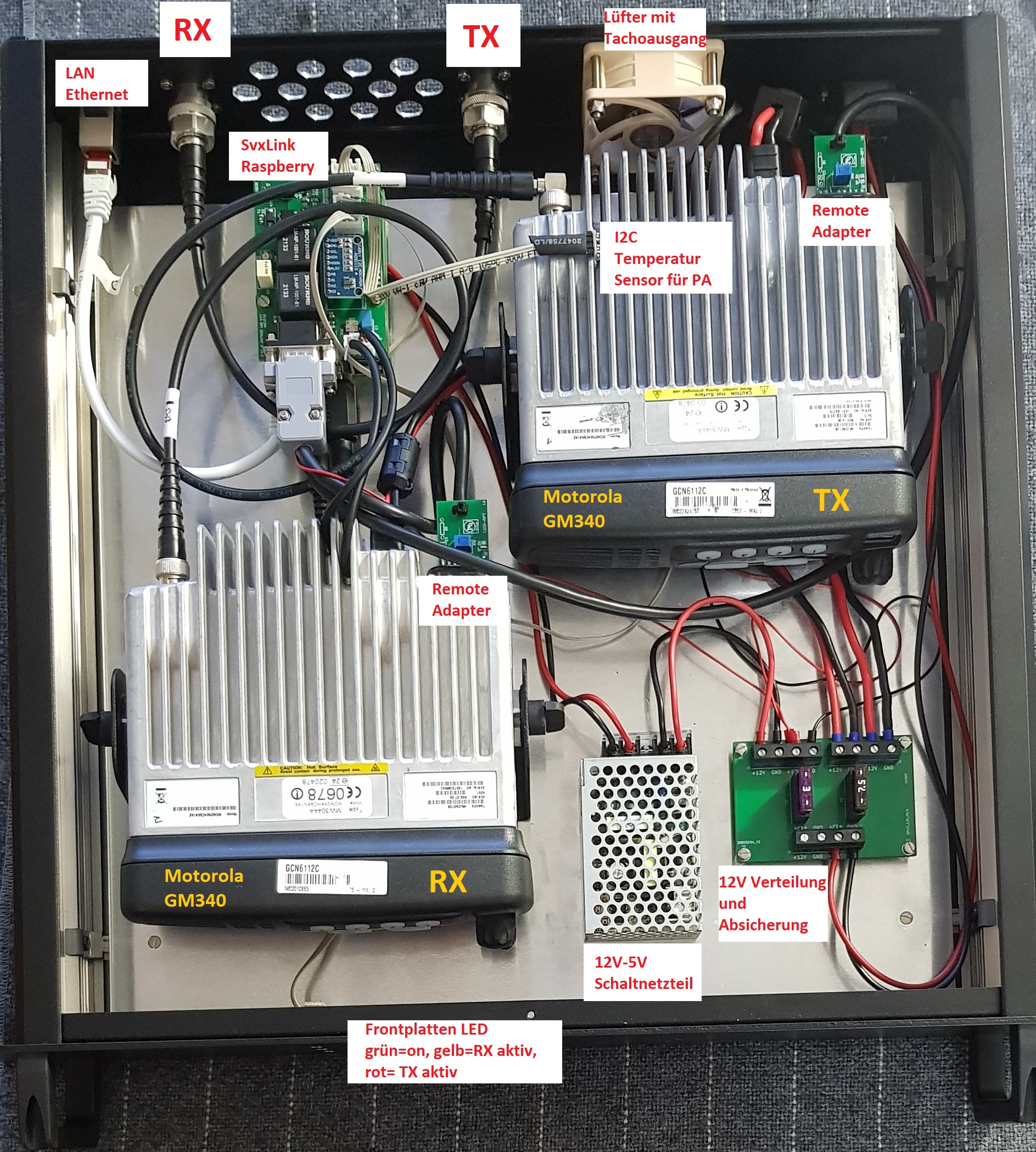

Im Aufmacherfoto sieht man die Anordnung der einzelnen Komponenten. Diese sind nicht willkürlich, sondern genau durchdacht angeordnet. Die beiden Motorola Geräte (ein Gerät arbeitet im RX Betrieb, während das zweite beim Auftasten den TX Betrieb aufnimmt) sind völlig identisch programmiert. So kann man im Falle eines Defektes die beiden Geräte tauschen und so relativ kurzfristig wieder die Funktion herstellen. Wir hoffen natürlich, daß das nicht notwendig sein wird.
Direkt am Lüfter ist das TX-Gerät angeordnet, da dieses die größte Wärme erzeugt und so direkt mit kalter Frischluft angeblasen wird. Das RX-Gerät entwickelt keine Wärme und die entweichende Luft streicht noch über den Raspberry bevor es über die Bohrungen in der Rückwand wieder das Gerät verlässt.
Oben ist DB0FHR abgebildet, DB0TR ist völlig identisch aufgebaut. Es ist noch eine Stromspar-Variante für DB0TR mit 2 Handfunkgeräten geplant. Dazu mehr im nächsten Artikel.
Andreas, DH9AT
Liebe Leser, seit heute Mittag ist unser Relais DB0TR wieder auf der Hochries in Betrieb. Das bereits fertiggestellte, neue Gerät mit Echolink wird erst nach allen erfolgreichen Test in Betrieb gehen. DB0HOB - der digitale Repeater ist im Testbetrieb bei DL0ROS am Messplatz in Betrieb. Danke an Richard, DL1RHS für den Tausch. 06.04.2022 DL8MEW
Beim Aufbau unserer neuen Repeaterhardware für DB0TR und DB0FHR verwenden wir die Software SvxLink zur Ablaufsteuerung und um weitere Funktionen zur Verfügung zu stellen, wie etwa Echolink-Anbindung.
SvxLink läuft innerhalb des Repeaters auf einem Raspberry Pi 3B+, aber auch ältere Hardwareversionen bieten ausreichend Leistung. Zur Ansteuerung der Funkgeräte und Verarbeitung des empfangenen und zu sendenden Audiosignals ist etwas Peripherie notwendig (u.a. eine externe Soundkarte). Wir nutzen eine eigens dafür hergestellte Platine für diesen Zweck. Die Platine wird demnächst in einem weiteren Artikel vorgestellt.
Es gibt diverse Anleitungen für die Installation von SvxLink auf einem Raspberry, allerdings entwickelt sich einerseits SvxLink, andererseits RaspberryOS/Debian immer weiter, so dass der Teufel manchmal im Detail steckt und die Anleitungen schnell veralten.
Zudem will ich ein paar Extras vorstellen, die nicht bei allen Anleitungen mit enthalten sind, wie z.B. das einrichten eines read-only Dateisystems für den Raspi, so dass die SD Karte nicht unnötig strapaziert wird.
Unsere Platine bietet außerdem noch ein paar kleine Extras, wie das Messen von Temperatur und der Lüfterdrehzahl im Gehäuse und versenden dieser Daten über MQTT. Die Scripte zum Auslesen dieser Daten stelle ich auch separat vor.
Grundkenntnisse im Umgang mit Linux werden vorausgesetzt – und leider kann ich keine Garantie auf Vollständigkeit und Aktualität der Informationen geben, hoffe aber dass es hier und da weiterhilft.
Nun also zum ersten Thema dieser Serie:
Nach dem Download des Images „Raspberry Pi OS Lite“ von https://www.raspberrypi.com/software/operating-systems/ und aufspielen auf die SD Karte wird durch das Erstellen einer Datei mit dem Namen „ssh“ (ohne Inhalt) auf der Partition „boot“ der SD Karte der SSH Zugang über Netzwerk freigeschaltet.
Mit „sudo raspi-config“ sollten folgende Dinge eingestellt werden:
Zudem sollte wie üblich mit „sudo apt update && sudo apt upgrade -y“ das System auf den neuesten Stand gebracht werden.
Nach einem Neustart geht es weiter mit der Installation der Abhängigkeiten, um SvxLink zu compilieren und zu benutzen.
SvxLink ist nicht in aktuellen Debian-Paketquellen enthalten, daher müssen wir das Programm selbst compilieren.
Mit folgenden Befehlen werden die notwendigen Bibliotheken und Hilfsprogramme installiert:
sudo apt install cmake git sudo apt install libsigc++-2.0-dev sudo apt install libpopt0 libpopt-dev tcl tcl-dev libgcrypt20 libgcrypt20-dev libasound2 libasound2-dev libgsm1 libgsm1-dev libspeex1 libspeex-dev libopus0 libopus-dev librtlsdr0 librtlsdr-dev libcurl4 libcurl4-gnutls-dev libjsoncpp-dev libgpiod-dev libogg-dev sudo apt install alsa-utils opus-tools
SvxLink wird unter einem eigenen Benutzerkonto ausgeführt. Dieses wird angelegt mit:
sudo groupadd svxlink sudo useradd -g users -rG svxlink,audio,plugdev,gpio,dialout svxlink
Es gibt unter https://github.com/sm0svx/svxlink zwar eine Unterseite „Releases“, diese wird jedoch anscheinend nicht gepflegt. Auf Nachfrage wurde mir versichert, dass es OK sei, jeweils den jüngsten Stand des „master“ Branches zu benutzen.
Also holen wir uns den aktuellsten Code und entpacken ihn:
wget https://github.com/sm0svx/svxlink/archive/refs/heads/master.zip unzip master.zip cd svxlink-master
Danach wird compiliert:
cd src mkdir build cd build cmake -DUSE_QT=OFF -DWITH_SYSTEMD=ON .. make -j 4 sudo make install sudo ldconfig
Mit -DUSE_QT=OFF werden die graphischen Anwendungen (qtel) nicht gebaut, da wir das auf dem Repeater nicht benötigen. -DWITH_SYSTEMD=ON konfiguriert SvxLink als systemd Service, was z.B. den automatischen Start beim Boot vereinfacht.
Für die gesprochenen Soundausgaben ist es notwendig, ein Sprachpaket herunterzuladen. Das Standard-Sprachpaket ist en_US.
cd /usr/local/share sudo mkdir -p svxlink/sounds && cd svxlink/sounds/ sudo wget https://github.com/sm0svx/svxlink-sounds-en_US-heather/releases/download/19.09/svxlink-sounds-en_US-heather-16k-19.09.tar.bz2 sudo tar xvjf svxlink-sounds-en_US-heather-16k-19.09.tar.bz2 sudo ln -s en_US-heather-16k en_US
Es gibt im Internet auch deutsche Sprachpakete zum Download, teilweise sind diese allerdings mit lizenzierter Sprachsynthesesoftware erstellt worden, daher verlinke ich nicht direkt auf ein Paket. Kurze Suche sollte zum Erfolg führen, die Lizenzbedingungen bitte selber prüfen. Das deutsche Sprachpaket wird dann in einen neuen Ordner de_DE ins „/usr/local/share/svxlink/sounds“ Verzeichnis entpackt und die Sprache in der SvxLink Konfiguration (siehe unten) als DEFAULT_LANG=de_DE aktiviert.
In /usr/local/etc/svxlink/gpio.conf die Pins einstellen die an SQL und PTT angeschlossen werden. In unserem Fall:
GPIO_IN_LOW="gpio22" GPIO_OUT_LOW="gpio17"
Diese Konfiguration wird vom Service „svxlink_gpio_setup“ automatisch vor dem Start des eigentlichen SvxLink Services ausgeführt.
In /usr/local/etc/svxlink/svxlink.conf ist die Konfiguration der SvxLink Software gespeichert. Hier ein Auszug relevanter Teile unserer Konfiguration:
[GLOBAL] LOGICS=RepeaterLogic CFG_DIR=svxlink.d TIMESTAMP_FORMAT="%c" CARD_SAMPLE_RATE=48000 LOCATION_INFO=LocationInfo TIME_FORMAT="24" [RepeaterLogic] TYPE=Repeater RX=Rx1 TX=Tx1 MODULES=ModuleHelp,ModuleParrot,ModuleEchoLink CALLSIGN=DB0TR SHORT_IDENT_INTERVAL=10 EVENT_HANDLER=/usr/local/share/svxlink/events.tcl DEFAULT_LANG=de_DE RGR_SOUND_DELAY=0 MACROS=Macros FX_GAIN_NORMAL=0 FX_GAIN_LOW=0 IDLE_TIMEOUT=3 OPEN_ON_SQL=0 OPEN_SQL_FLANK=OPEN [Rx1] TYPE=Local AUDIO_DEV=alsa:plughw:1 AUDIO_CHANNEL=0 SQL_DET=GPIO SQL_START_DELAY=0 SQL_DELAY=0 SQL_HANGTIME=0 GPIO_PATH=/sys/class/gpio GPIO_SQL_PIN=gpio22 DEEMPHASIS=0 SQL_TAIL_ELIM=0 PREAMP=3 PEAK_METER=1 DTMF_DEC_TYPE=INTERNAL DTMF_MUTING=1 DTMF_HANGTIME=40 DTMF_SERIAL=/dev/ttyS0 [Tx1] TYPE=Local AUDIO_DEV=alsa:plughw:1 AUDIO_CHANNEL=0 PTT_TYPE=GPIO PTT_PIN=gpio17 TX_DELAY=0 PREEMPHASIS=0 DTMF_TONE_LENGTH=100 DTMF_TONE_SPACING=50 DTMF_DIGIT_PWR=-15 MASTER_GAIN=6.0
Die Variablen PREAMP und MASTER_GAIN steuern die Verstärkung des ein- und ausgehenden Audiostreams, separat zu dem synthethisch erzeugtem Audio, das mit den FX_GAIN_… Variablen gesteuert wird. Weitere Stellschrauben für die Lautstärken sind der Linux alsamixer und die Potis auf der Platine.
Falls wie in unserem Fall das Modul Echolink benutzt wird, muss zusätzlich noch die Datei ./svxlink.d/ModuleEcholink.conf angepasst werden.
In der Datei /usr/local/default/etc/svxlink muss der Pfad der Logdatei noch auf /var/log/svxlink angepasst werden.
Nachdem die Konfiguration durchgeführt wurde, kann der SvxLink Service gestartet werden:
sudo systemctl start svxlink
Der Erfolg kann mit
sudo systemctl status svxlink
kontrolliert werden. Die Logdatei ist unter /var/log/svxlink zu finden.
Damit SvxLink beim nächsten Systemstart automatisch ausgeführt wird, kann der Service dauerhaft aktiviert werden:
sudo systemctl enable svxlink
Im nächsten Teil stelle ich die erweiterte Konfiguration unseres Setups vor. Wir ändern ein paar Dinge in SvxLink die nicht einfach über die Konfigurationsdatei zu ändern sind (z.B. Korrektur der Zeitansage in deutsch) und verpassen dem Raspberry ein read-only Dateisystem um die SD-Karte zu schonen.
