Längstwellenantenne für SAQ

SAQ – schwedischer Längstwellensender Grimeton auf 17,2 KHz
(Maschinensender in GRIMETON – UNESCO-Weltkulturerbe)

Hier findet Ihr das Wiki von GRIMETON

Unser lieber OM Michael, DL6LM hat eine Längstwellen-Aktivantenne
für einen Empfänger gebaut.
Mit dieser Antenne kann der Frequenzbereich von 14,5 bis 20,3 KHz
eingestellt werden. Als eigentliche Antenne besteht aus einem
Ferritstab mit entsprechend dimensionierter Spule.

Die Verstärker-Schaltung ist in alter, bewährter Technik, frei aufgebaut.
(Quelle: ??)
OM Richard, DF8CP, hat dazu die Schaltung und das Layout neu,
für eine Platine gezeichnet.

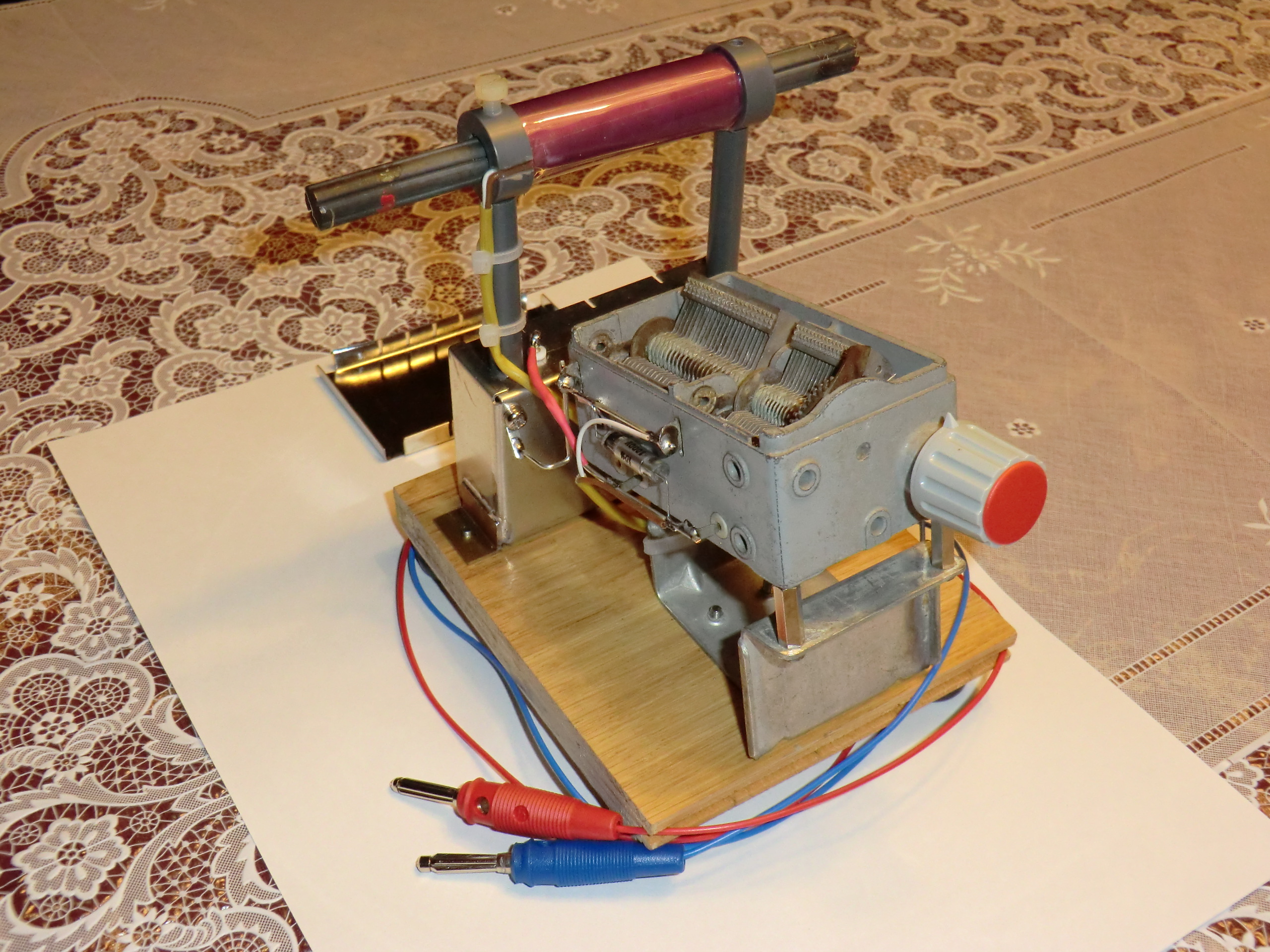

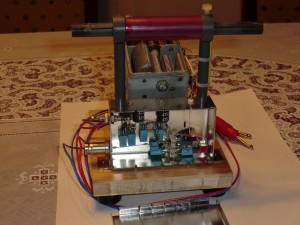

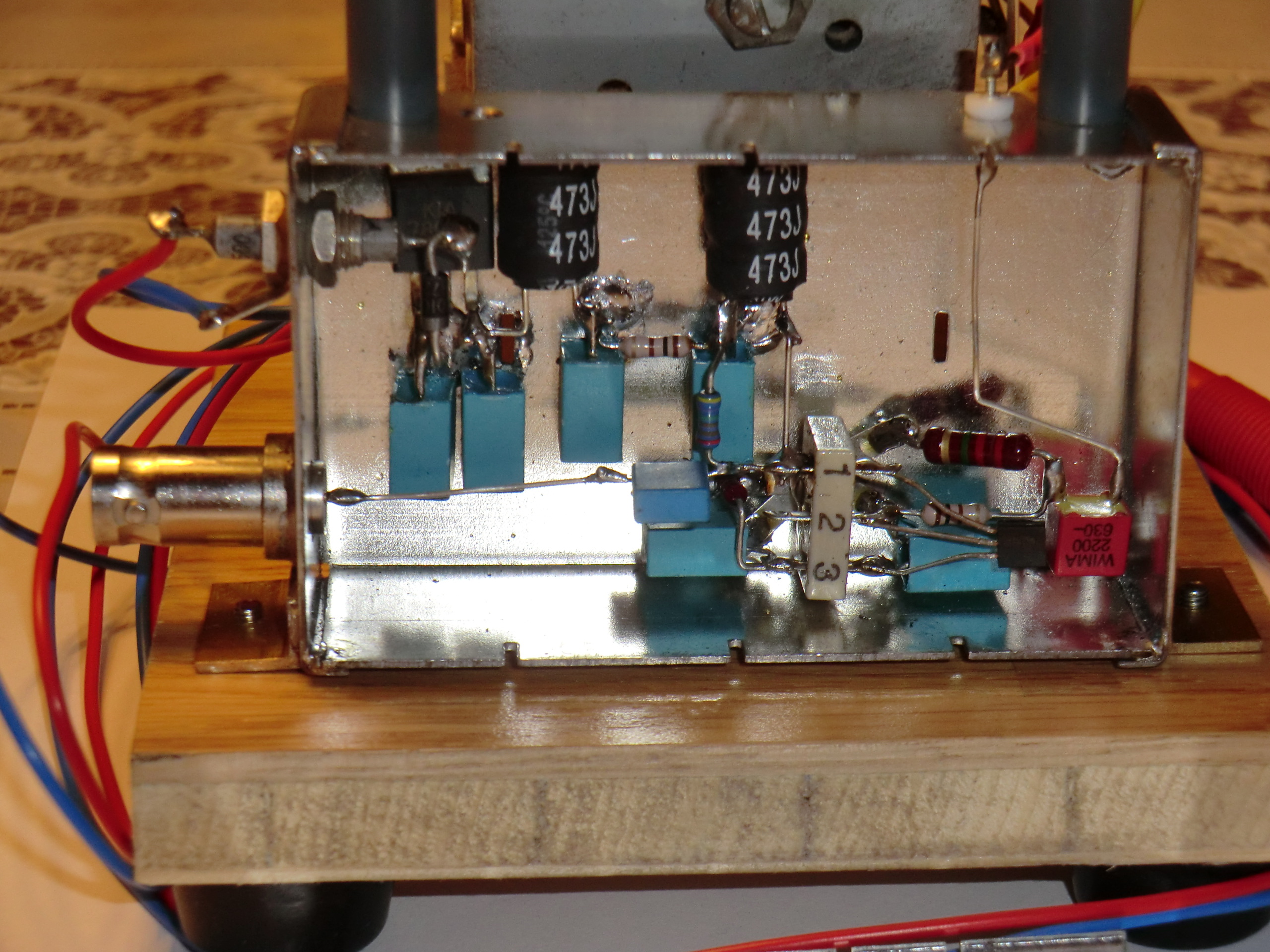

Die Foto´s stammen vom neuen “Eigentümer” der Antenne
Dieter, DL5MCN.

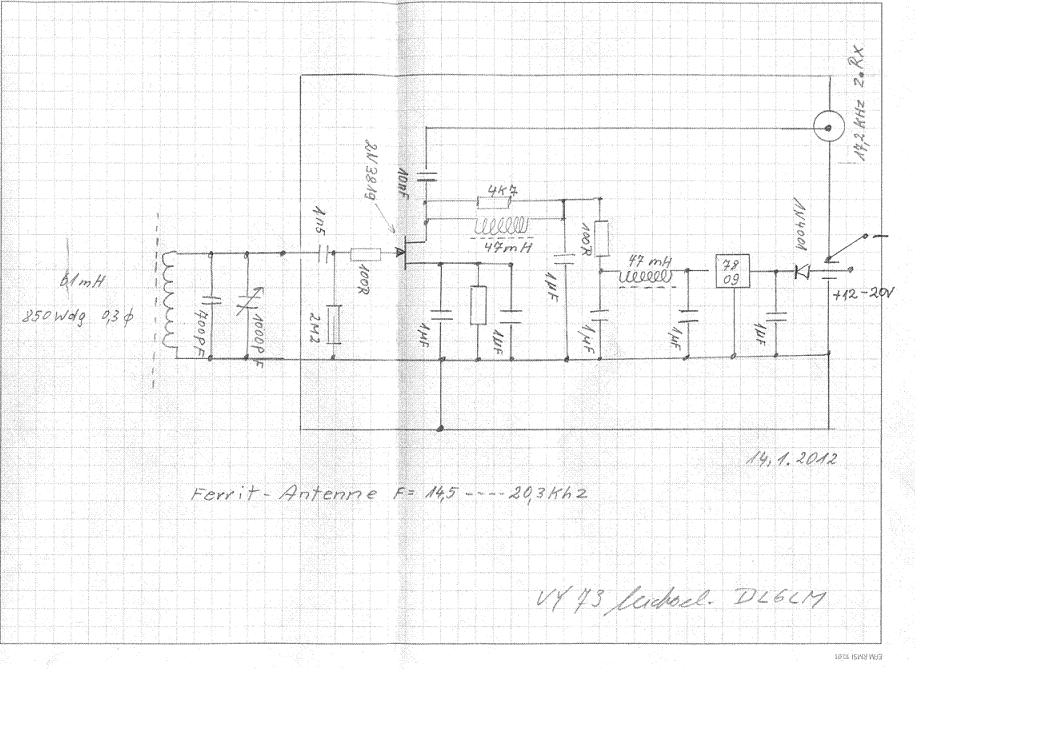

hier der Schaltungsentwurf von Michael, DL6LM:

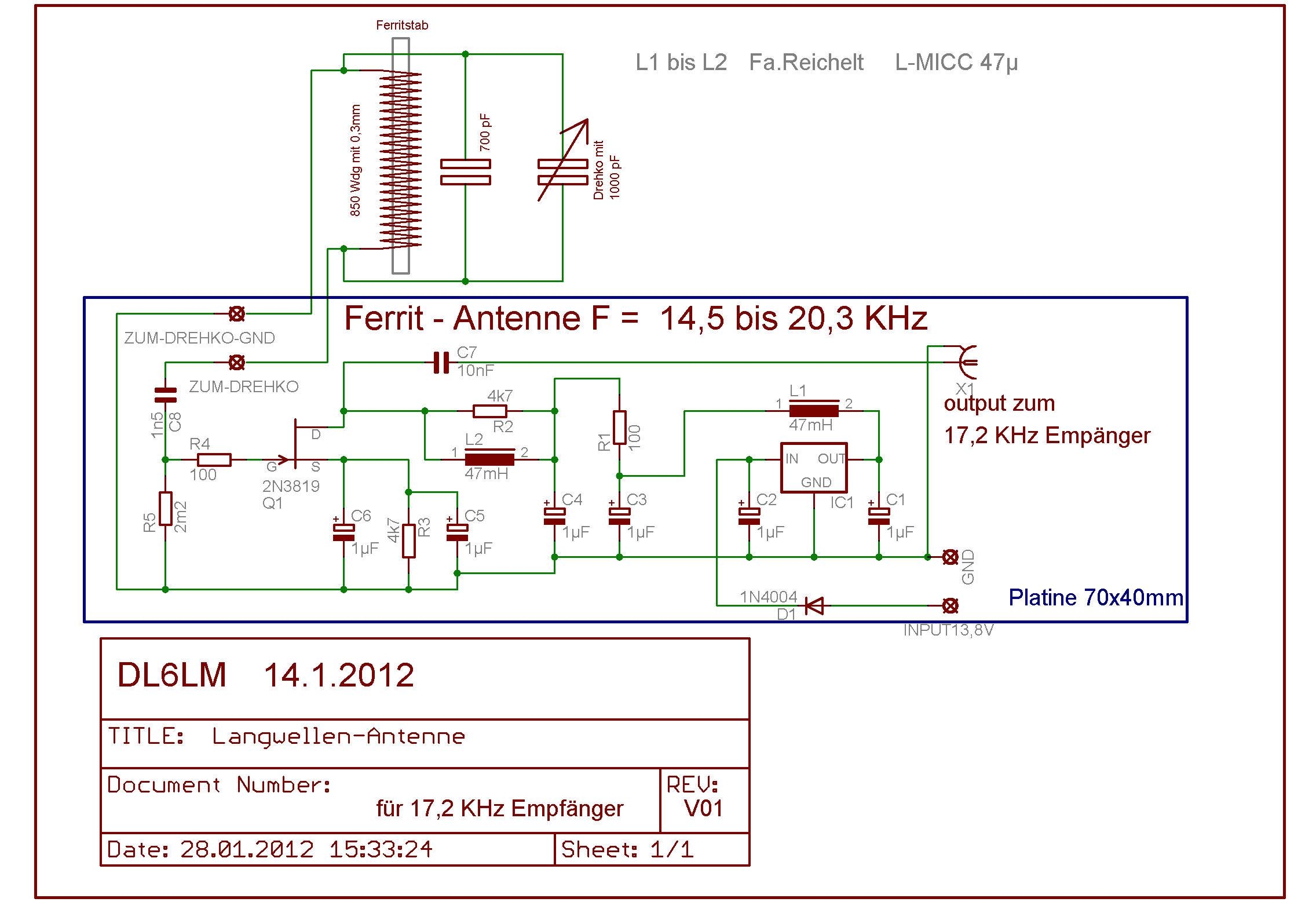

hier die Schaltung und das Platinenlayout mit
Computerunterstützung von Richard, DF8CP:

Ich hoffe man kann mit diesem Artikel den Nachbau der Schaltung anregen.

(30.01.2012 Klaus, DL8MEW)
